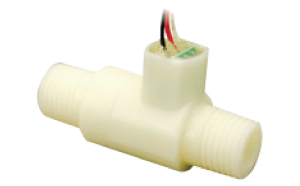

NDV10 小型/轻量级-流量计 / 水流量计 / 水流量传感器

NDV10水流量计应用环境

控制温水温度、持续供水应用、冷却水监测、过滤器压力损失控制

NDV10水流量计描述

NDV10是一款简单易用的流量传感器，应用于水流量监测及控制，有效率的提高设备性能。
ND系列不仅提供冷热水的高精度测量，亦可应用于纯净水、化学液体，轻量小巧的机身，具有高灵敏度的磁传感器，可安装于各种设备

★ Aichi相关流量计 / 流量传感器产品：
   ND 叶轮流量计(无显型)、NW 叶轮流量计(显示型)、
   OF-Z 椭圆齿轮流量计、OF-W 椭圆齿轮流量计、
   VNS 电磁流量计、VN 电磁流量计、CX 电磁流量计、
   TBX 涡轮流量计、TBZ涡轮流量计
   UX15 / UX25 超声波流量计(超声波燃气流量计)、TRX / TRZ 超声波流量计(超声波气体流量计)
   WX 电磁流量计(水流量计)、SU / SY 电磁流量计(水流量计)
   MND 叶轮流量计(水流量计)、TRA 超声波流量计(水流量计)
   ECX 电子流量计(水流量计)
   NDV10 水流量计(小型/轻量级水流量计)

NDV10水流量计技术参数

型号		NDV10-STD1	NDV10-STD2
量测范围		1~10（L/min）
精度		±7%RS
测量介质		自来水
最大操作压力		> 0.75 MPa (液体温度于20℃时)
脉冲值		1.12 mL/p
压力损失		27 kPa
环境温度/环境湿度		0～40℃、35～85%RH (避免结露)
流量温度		0~40℃
供应电源		3-30 VDC
防护等级		IP64
传送导线		红=Vcc(+)、白=输出、黑=GND(UL1061 AWG26)
连接方式		1/4”(外螺纹)		φ14嵌入式
输出信号		电压脉冲 ( 请连接负载电阻大于10kΩ以上 ) Duty ratio: 2/8 < A/B < 8/2
重量		12g
材质	外壳	ABS
	Vane-wheel	Polyacetal
	Shaft	SUS304
	Magnet	Samarium cobalt magnet
