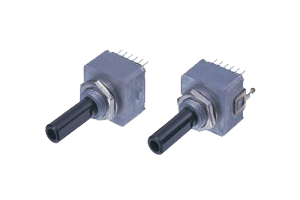

REC16 / RES16 光学式-旋转编码器 (厂牌：COPAL科宝电子) |
|
|
|
|
|
| 技术参数 |
| 输入电压 |
DC5 ± 5 % |
| 输入电流 |
30 mA max. |
| 工作温度 |
0～50°C |
| 储存温度 |
-20～80°C |
| 防护等级 |
IP40 |
| 输出波型 |
Square wave |
| 输出阶段 |
A, B |
| 分辨率 |
25,50 |
| A＆B输出相位差 |
90° ± 45° |
| 最大响应带宽 |
100 Hz |
| 输出信号 |
“1 (High)” |
+ 4.5 V mini. |
| “0 (Low)” |
+ 0.5 V max. |
| 启动力矩 |
1.18 mN·m ± 0.78 maximum
(12 ± 8 gf·cm)
〈RES：Without click〉 |
| click力矩 |
6.87 mN·m ± 3.43 maximum
(70 ± 35 gf·cm)
〈REC：With click〉 |
| click数 |
25, 50 |
主轴负载
（安装时） |
径向 |
4.90 N maximum (500 gf) |
| 轴向 |
2.94 N maximum (300 gf) |
| 旋转寿命 |
1 million cycles |
| 开关寿命 |
1 million cycles |
| 光源 |
LED |
| 重量 |
约 10g |
|
| 资料下载 |
|
|
|
|
