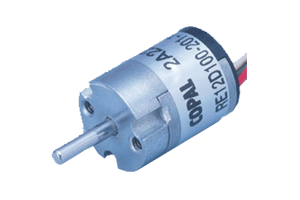

RE12D 光学式-旋转编码器 (厂牌：COPAL科宝电子) |
|
|
|
|
|
| 技术参数 |
| 分辨率 |
100、 200、300 P/R |
| 工作温度 |
0～50℃ |
| 储存温度 |
-20~80℃ |
| 防护等级 |
IP40 |
| 输入电压 |
DC5 V ± 5 % |
| 输入电流 |
50 mA max. |
| 输出波型 |
方波 |
| 输出阶段 |
A, B |
| A＆B输出相位差 |
90° ± 45° |
| 光源 |
LED |
| 响应带宽 |
10 kHz max. |
| 输出信号 |
“1 (High)” |
+ 4.5 V minimum |
| “0 (Low)” |
+ 0.5 V maximum |
| 输出阻抗 |
1 kΩ |
| 启动力矩 |
0.05 mN·m {0.5 gf·cm} max. |
| 惯性 |
0.01 g·cm2 |
主轴负载
（安装时） |
径向 |
1.96 N {200 gf} max. |
| 轴向 |
1.96 N {200 gf} max. |
| 光源 |
LED |
| 重量 |
约 10 g |
|
