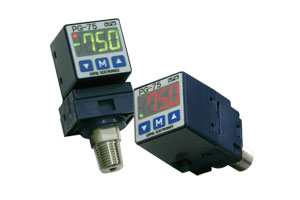

PG-75
双色型-压力开关 / 压力计 / 压力传感器 / 压力变送器 (厂牌：COPAL科宝电子) |
|
|
|
|
|
| 技术参数 |
| PG-75 |
| 型号 |
102G |
103G |
353G |
102R |
103R |
353R |
| 指示方式 |
GAUGE压 |
GAUGE压 （Compound） |
| 额定压力 Pr(L)~Pr(H) |
0~100 kPa |
0~1.0 MPa |
0~3.5 MPa |
-100~100 kPa |
-0.1~1.0 MPa |
-0.1~3.5 MPa |
| 最大压力 Pmax |
200 kPa |
2 MPa |
5 MPa |
200 kPa |
2 MPa |
5 MPa |
| 破坏压力 Pb |
300 kPa |
3 MPa |
7 MPa |
300 kPa |
3 MPa |
7 MPa |
| 满量程 FS |
100 kPa |
1 MPa |
3.5 MPa |
200 kPa |
1.1 MPa |
3.6 MPa |
| 密封液体 |
Silicone oil |
| 工作温度 |
-10~50℃ |
| 工作湿度 |
35～85％RH |
| 测量介质 |
与SUS316和SUS304兼容的腐蚀性气体/液体 |
| 防护等级 |
IEC规格 IP65 |
| 固定方式 |
R1（R1/8），R2（R1/4） |
| 绝缘抵抗 |
100MΩ min.（DC500 V） |
| 电源电压 |
10.8~30VDC |
| 消耗电流 |
50mA（max.） |
| 开关精度 |
±2%FS |
| 开关输出 |
NPN/PNP |
| 开关容量 |
30VDC 100mA |
| 残留电压 |
NPN:1.2V maximum,PNP:2.2V maximum |
| 重复率 |
±0.3 %F.S. / Reference temp. 25℃ |
| 响应时间 |
Approx. 2.5 ms |
| 类比输出 |
1～5V、4～20mA |
|
