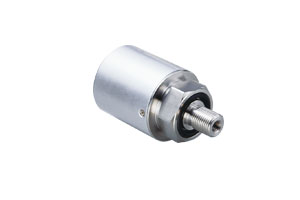

PA-830
双隔膜-压力传送器 |
|
|
|
|
|
| 技术参数 |
| PA-830 |
| 型号 |
101G |
501G |
102G |
352G |
103G |
102V |
351A |
102A |
| 指示方式 |
GAUGE压 |
绝对压 |
| 定格压力 kPa |
9.8 |
49.0 |
98.1 |
343 |
981 |
-98.1 |
34.3 |
98.1 |
| 最大压力 kPa |
19.6 |
98.1 |
196 |
686 |
1961 |
196 |
103 |
196 |
| 破坏压力 kPa |
29.4 |
147 |
294 |
1030 |
2942 |
294 |
147 |
294 |
| 工作温度 |
-20~70℃ |
| 补偿温度 |
0～50℃ |
| 工作湿度 |
35 ~ 85%RH（无结露） |
| 储存温度 |
-20~70℃(大气压力，最大湿度65％RH) |
| 测量介质 |
腐蚀性气体/液体与SUS316L兼容 （PA-830-VCR：與SUS316兼容） |
| 绝缘电阻 |
100MΩ最小 (500 V DC) |
| 绝缘强度 |
500 V AC，60秒(泄漏电流1 mA最大) |
| 密封液体 |
矽油 |
| 压力接口 |
G 1/8 (PF 1/8)、R 1/4 (PT 1/4)、1/4 VCR® （ G1/ 8是唯一提供O環 （P15：正壓，P12.5：負/絕對壓） ） |
| 重量 |
约140 g |
| 供应电压 |
12 ~ 24VDC ± 10 % |
| 消耗电流 |
20mA（最大） |
| 电压输出 |
1～5V |
| 电流输出 |
1mA（負載電阻：最小5kΩ） |
| 线性/迟滞性 |
± 0.5 %F.S. |
± 0.3 %F.S. |
± 0.5 %F.S. |
± 0.3 %F.S. |
± 0.5 %F.S. |
温度误差0~50℃
(参考温度25℃) |
ZERO |
± 0.05 %F.S./± 0.1°C |
| SPAN |
± 0.05 %F.S./± 0.1°C |
| 响应时间 |
约 2ms |
| 重力影响（从垂直到水平位置） |
±1%F.S. |
±0.5%F.S. |
±0.3%F.S. |
±0.1%F.S. |
±0.05%F.S. |
±0.3%F.S. |
±0.5%F.S. |
±0.3%F.S. |
|
