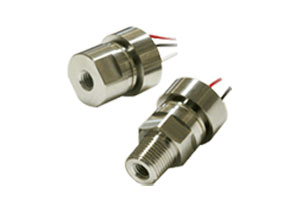

P-7100
双隔膜-压力传送器 |
|
|
|
|
|
|
| 技术参数 |
| 操作温度 |
-20~70℃ |
| 补偿温度 |
0~50℃ |
| 工作湿度 |
35~85%RH (No condensation ) |
| 储存温度 |
-20~80℃(大气压力，湿度最高65％RH) |
| 测量介质 |
与SUS304, SUS316L兼容的腐蚀性气体/液体 |
| 绝缘电阻 |
100（500V DC）MΩ minimum |
| 介电强度 |
500V AC 60 s（泄漏电流 1mA maximum） |
| 压力接口 |
R 1/8, M5(SUS304) |
| 压力规格 |
| 压力范围 |
102G |
103G |
102R |
132A |
| 参考压力 |
Gauge |
Gauge |
Gauge |
Absolute |
| 额定压力范围 |
0~100kPa |
0~1.0MPa |
-100~100kPa |
0~133.3kPa abs. |
| 最大压力 |
200kPa |
2.0MPa |
200kPa |
200 kPa abs. |
| 破坏压力 |
300kPa |
3.0MPa |
300kPa |
300kPa abs. |
| 输出电压※ |
0.5~4.5V |
| 工作电压 |
5±0.5 VDC |
| 消耗电流 |
3mA maximum |
| 输出电流 |
1mA maximum（負載電阻 5k minimum） |
| 输出限制 |
16.5mV ~ 95% Vopr |
| 零电压※ |
0.5±0.04V |
0.5±0.04V |
2.5±0.04V |
0.5±0.1V |
| 电压量程※ |
4.0±0.04V |
4.0±0.04V |
4.0±0.04V |
4.0±0.1V |
| 线性/滞后 |
±0.5% F.S. |
| 温度误差 |
zero |
±0.05% F.S. / ℃ |
±0.05% F.S. / ℃ |
±0.05% F.S. / ℃ |
±0.06% F.S. / ℃ |
| span |
±0.05% F.S. / ℃ |
±0.05% F.S. / ℃ |
±0.05% F.S. / ℃ |
±0.06% F.S. / ℃ |
| 重力（由水平至垂直） |
±0.3% F.S. |
±0.05% F.S. |
±0.3% F.S. |
±0.3% F.S. |
| ※ 输出电压正比于工作电压（比例输出）。模拟输出的分辨率为11位（约0.002V/ 0.05％F.S）。 |
|
