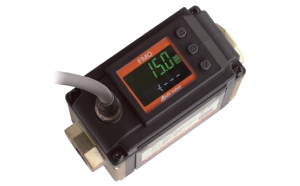

CX 电磁流量计 / 小型流量计 / 智能型电磁流量计

★ 接液材质：PPS，FKM，青铜（CAC804）
★ 电导率：5 μS/cm ～3 mS/cm
★ 非接液式电极结构，隔离流体，可用于沉积物，
高密度颗粒之流体及水溶性冷却剂...等
★ 双色显示（正常 - 绿，异常 - 红），即时判定流量是否正常
★ 采用电磁流量计工作原理，请查看目录了解更详细资讯

CX 电磁流量计描述&應用

CX 电磁流量计产品描述
CX 电磁流量计 - 采用非接液式的电极结构设计，电极不会污染腐蚀，可测量水溶性冷却剂、电导率低及带有沉积物或高密度颗粒的流体。
标准型号具一组开关输出(NPN / PNP)，可选用 1组模拟输出(0-5V/4-20mA)或开关输入。体积轻巧，安装前后无须直管。

CX 电磁流量计特点：

【没有移动部件】
CX系列电磁流量计使用电磁感应测量原理，流体通过的结构设计无移动部件，具有良好的耐久性，压力损失小

【非接液式电极结构】
    电极不与流体直接接触，完全贯通结构，可避免阻塞及电极腐蚀、污染等问题

【双排3色LED显示】
    CX 电磁流量计搭载双色LED显示器，上排4位数双色LED(红/绿)，显示瞬时或累积流量，以及异常状态。
    下排6位数白色LED，显示流动方向及仪器编号(仪器编号可由使用者自行设定)

【不受安装空间限制】
    紧凑的尺寸设计，安装方向自由，且安装前后不需直管，节省空间！接管口径10A, 15A, 20A

【测量介质】
    可测量水溶性冷却剂、低电导率及带有沉积物或高密度颗粒之流体 (电导率：5μS/cm～3ｍS/cm)

【无电源干扰问题】
    即始使用简单的电源供应器也无电源干扰。符合CE认证规范

★ Aichi相关流量计 / 流量传感器产品：
   ND 叶轮流量计(无显型)、NW 叶轮流量计(显示型)、
   OF-Z 椭圆齿轮流量计、OF-W 椭圆齿轮流量计、
   VNS 电磁流量计、VN 电磁流量计、CX 电磁流量计、
   TBX 涡轮流量计、TBZ涡轮流量计
   UX15 / UX25 超声波流量计(超声波燃气流量计)、TRX / TRZ 超声波流量计(超声波气体流量计)
   WX 电磁流量计(水流量计)、SU / SY 电磁流量计(水流量计)
   MND 叶轮流量计(水流量计)、TRA 超声波流量计(水流量计)
   ECX 电子流量计(水流量计)
   NDV10 水流量计(小型/轻量级水流量计)

CX电磁流量计技术参数

型号	CX10A	CX15A	CX20A
接管口径	RC3 / 8	RC1 / 2	RC3 / 4
流量范围	0～18 L/min	0〜72 L/min
精度范围	0.5～15 L/min	2.0～60 L/min
电导率	5μS/cm～3ｍS/cm
测量介质	水溶性冷却剂
环境温度/湿度	0〜50℃/ 35〜85％RH（无冷凝）
介质温度	0〜85℃
输出信号	开关输出(NPN或PNP)、 1~5V 、4~20mA(选用)
工作压力	0〜1MPa
压力损失	0.02MPa以下
响应时间	0.25秒/ 0.5秒/ 1秒/ 2秒/ 5秒（初始值：1秒）
显示	瞬时流量 / 积算流量
接液材质	PPS、FKM、青铜（CAC804）
电源	24VDC±10％
重量	约 460g	约 490g	约 520g
