首頁 > TOHO(日本东邦电子) > PID温控器 / PID控制器 / 温度控制器 / 温控表 / 智能型温控仪 > TTM-339

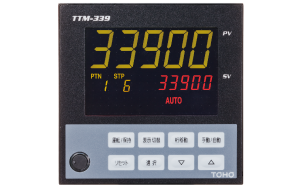

TTM-339可编程温度控制器 TOHO(日本东邦電子) / 智能型温控仪/ 温控仪价格

TTM-339系列 LCD可编程温度控制器 / 可编程PID温控器 / 温控表 / 智能型温控仪

★ 15 PATTERNS X 99-STEPS,各PATTERNS可相互连结;最多可达1485段
★ 每段待机时间可达99H59M,待机温度可达0~99℃
★ TTM-339可编程PID温控器具五位数 LCD 显示、4组EVENT功能
★ 下载装置-透过通信功能,更改内部参数设定, 减少繁复的设定程序,快速完成多台设定值
★ 可搭配 TRW-21T 多功能记录仪(蓝芽输出-无纸记录仪),详细说明请查看连接示意图
技术参数 资料下载 连接示意图
技术参数
输入
(由内码切换设置)
热电偶 K, J, R, T, N, S, B, N, U, L, WRe5-26, PR40-20, PL II
R.T.D Pt100Ω, JPt100Ω
电压/电流 DC 0~1V, 0~5V, 1~5V, 0~10V, 0~10mV (输入电阻≧1MΩ)
DC 4-20mA (输入电阻≧250MΩ)
指示 PV(显示值) 5位数,7段红色、绿色、橙色LED,字高20mm
SV(设定值) 5位数,7段红色LED,字高8mm
状态显示 1位数,7段红色LED,字高8mm
模式說明部分 2位数,7段绿色LED,字高6mm
步驟說明部分 2位数,7段绿色LED,字高6mm
其他功能指示 红色LED (RUN, OUT, EV1, EV2, EV3, EV4, TS1, TS2, TS3, TS4, TIME, AUTO, MANU, AT, END)
绿色LED (PTN, STP)
控制模式 PID自动演算 比例带(P1, P2, P3) 0.1 to 200.0% of set limiter span (Low/Medium/High temperature)
积分时间 ( l1, l2, l3) 0 to 3600 sec (0: OFF) (Low/Medium/High temperature)
微分时间 (D1, D2, D3) 0 to 3600 sec (0: OFF) (Low/Medium/High temperature)
周期时间(T1, T2, T3) 0.1 to 120.0 秒
不感带(DB) 热电偶/RTD输入 -999.9~999.9(℃);-999~999(℃)
电压/电压输入 -999~9999(digit)
ON/OFF 控制灵敏度(C1,C2) 热电偶/RTD:0.0~999.9;0~999(℃)、
电压/电压:0~99999(digit)
位置选择设定 SV单位设定:上、中、下
位置设定 热电偶/RTD:-999.9~9999.9;-999~999(℃)、
电压/电流:-9999~9999(digit)
设定正动作/逆动作 Reverse motion (heating) / Normal motion (cooling)
控制输出
(最大七组)
Relay接点 (out1) AC 250V 3A (负载阻抗)
SSR驱动电压
(out1、out2)
DC 0~12 V (负载阻抗≧ 600Ω 以上)
电流 (out2) DC 4~20mA (负载电阻 ≦ 600Ω )
辅助输出 开断集中器 26.4VDC 100mA (MAX)
Output name TS1 to 4, TIME, EV4
Relay接点 250VAC 1A (Resistance load) 1a contact
Output name EV1 to 3, END
设定范围(上/下限) Temperature input -1999.9~2999.9、 -1999~2999 (℃)
R, S, B, WRe5-26 and PR40-20:-1999 to 9999 (℃)
Analog input -19999~29999 (digit)
灵敏度 Temperature input 0.0~999.9、0~999 (℃)
Analog input 0~9999 (digit)
极性设置 常开、常闭
精确值 热电偶 K, J, T, E, R , B, N, S ±(0.3%+1digit)或±2℃(周围温度:23℃±10℃)
±3℃ (-100 to 0℃ )、±4℃ (-200~-100℃)
U, L ±(0.3%+1digit)或±4℃、±6℃ (< 0℃)
WRe5-26 ±(0.6%+1digit)或±4℃
PR40-20 ±9.4℃+1digit
PL II ±(0.3%+1digit)或±2℃
R.T.D pt100, JPt100 ±(0.3%+1digit)或±0.9℃(周围温度:23℃±10℃)
电压 / 电流 0-1V, 0-5V, 1-5V, 0-10V,
4-20mA
±0.3% of FS±1 digit (23℃±10℃)
0-10mV ±0.5% of FS±1 digit (23℃±10℃)
取样时间 0.2 秒
断电记忆 EEPROM
电源 100VAC~240VAC(50/60Hz)
工作环境温度 0~50℃,20~90%RH(无结露)
储存环境温度 -20~70℃(无结露、无结冰),5~95%RH(无结露)
标准功能 Pattern numbers、Step numbers 、Wait function setting、End signal ON time、Time signal function setting、
PID range setting、Intermediate point setting、PV start/SV start selection、 程序规范、定时器规格、操纵变量、
设定上下限、缩放设置、控制类型、PV倍数补正、PV补正 、输入滤波、Special PV filter setting 、Anti reset windup、
手调复归(PBB)、主要控制回路异常、小数点切换(DP)、资料锁定(LOC)
附加功能(选用) CT断线警报、DI数位输入、通讯
智能型温控仪搭配无纸记录仪
资料下载
产品型录
中文型录 | 英文型录
操作说明
英文操作
